号

项目内容

技术参数

1

床身及回转台

结构：铸铁立式结构，XYZ轴采用高精度H级等磨直线导轨，主轴立柱带动刀具移动
回转轴：BC轴摇篮式转台，高精度诣波减速机

2

全封闭防护罩，垂直升降门（气动门）

3

工件冷却装置

冷却装置为内置风冷，使用0.6帕气压，M指令控制

4

线性轴精度

重复定位精度：0.01mm

定位精度：0.02mm

5

旋转轴精度

定位精度：16"

重复定位精度：12"

6

轴移动行程

X/Y/Z行程：235×130×230mm

7

B轴行程：+30～-120°

8

C轴行程：+/- N×360°

10

机床主轴

主轴锥柄：MT3

11

主轴最大功率：750W

12

主轴最高转速：3500rpm

13

最大夹持刀具直径：Φ16mm

14

工作台参数

工作台尺寸: 100/470×130mm

15

工作台承重：15kg

16

T型槽：12 mm/3

17

回转轴移动速度

B/C轴：≥20r/min

18

数控系统

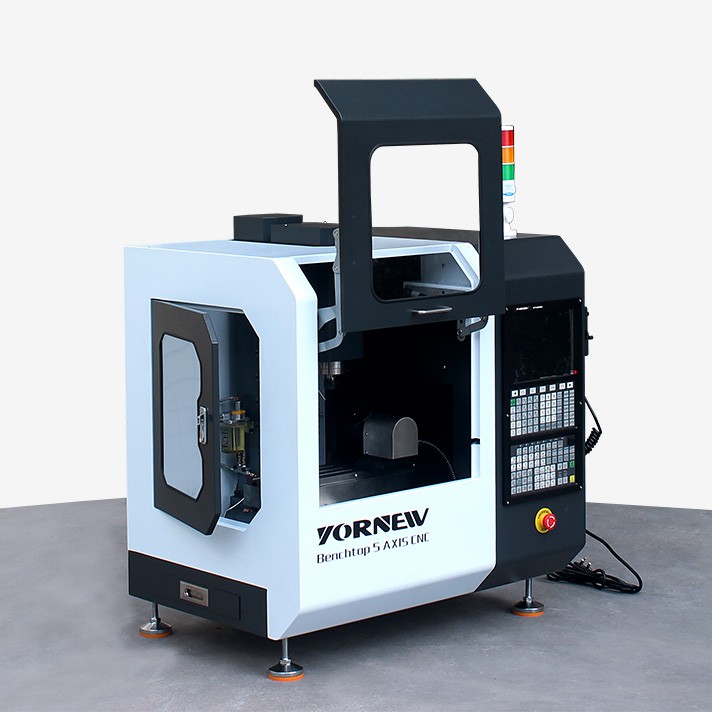

YORNEW M5工业级五轴联动控制系统面板

19

RTCP刀尖跟随功能

支持RTCP刀尖跟随功能

20

使用电压

AC220V/50H

21

外形尺寸

930×750×920mm

22

净重/毛重

180kg/220kg
